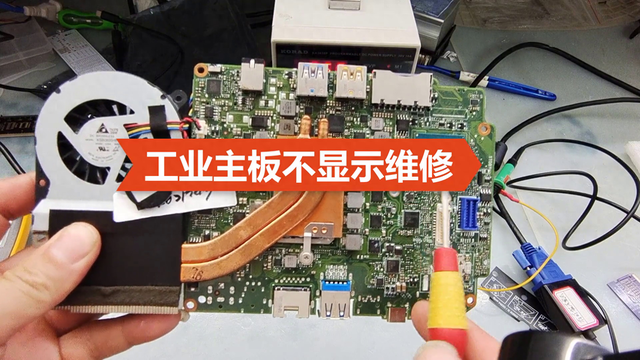

工业主板不显示维修。

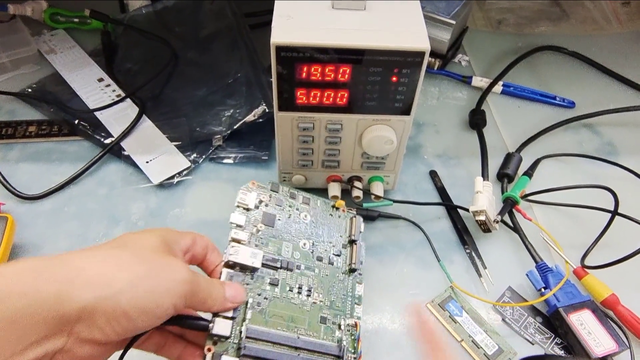

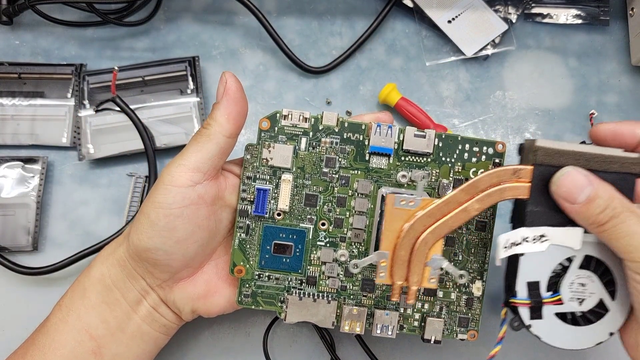

大家好，这几个给大家分享一张工业主板，给大家看一下。这个主板有桥、有cpu、也有内存，当然也有两个固态硬盘。可以看一下这个地方待机电流三十毫安，正常开机，可以看一下它可以开起来，但是电流只能跑到一点二，但是不能关机，没有任何作用。

像这种情况下用户描述内存，我确认过没问题，的确是主板问题。像这种主板怎么去维修？接下来教大家一下。

·首先找到boss测试一下它的波形状况，boss在这里，看一下它到底能不能抓到接入的。接入适配器以后可以看到八十，现在三点三，瞬间看一下它的波形状况。

·这个时候有插入内存，看一下，一二三开机，可以看一下它这有一长条，代表cpu有动作，但是内存没过。像这种情况下基本上都是跟总线或者是跟内存。

·接下来可以用假负载对iphone这种线还有vttvpp这些供电，还有包括它复位，全部测试一下看它有没起来。开机以后直接测iphone这种线，可以看一下三点二，然后再看一下vt七二点五，这些电压都有一点六、一点二，复位没有，看没有复位。

·像这种情况下没有复位究竟是什么问题？跟它讲一下，像这种没有复位的多数跟桥有关系，并不是跟cpu关系，因为复位多数是桥发过来。

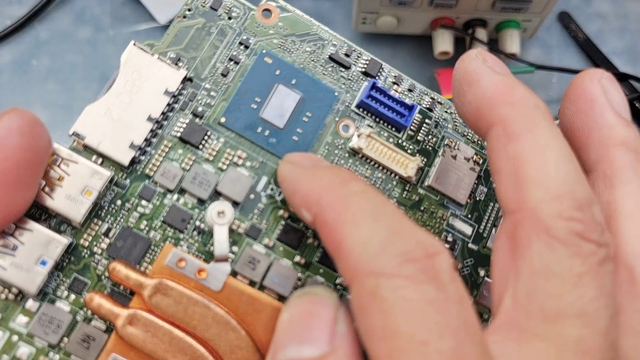

·接下来像这种情况下不妨可以加焊一下，接下来加焊一下桥，需要等待一下，加号完成。

·接下来装入siri块，再看一下，装入内存条，看一下电流能不能跑上去。开机插一电，一电跑到一点三，这个地方看得到现在能跑到一点三。

·接下来接入显示器，这个地方有一个hdmi，看一下它的电流现在跑到一点三。

·接下来看到它的画面，看到英特尔的nuclogo出现了。
